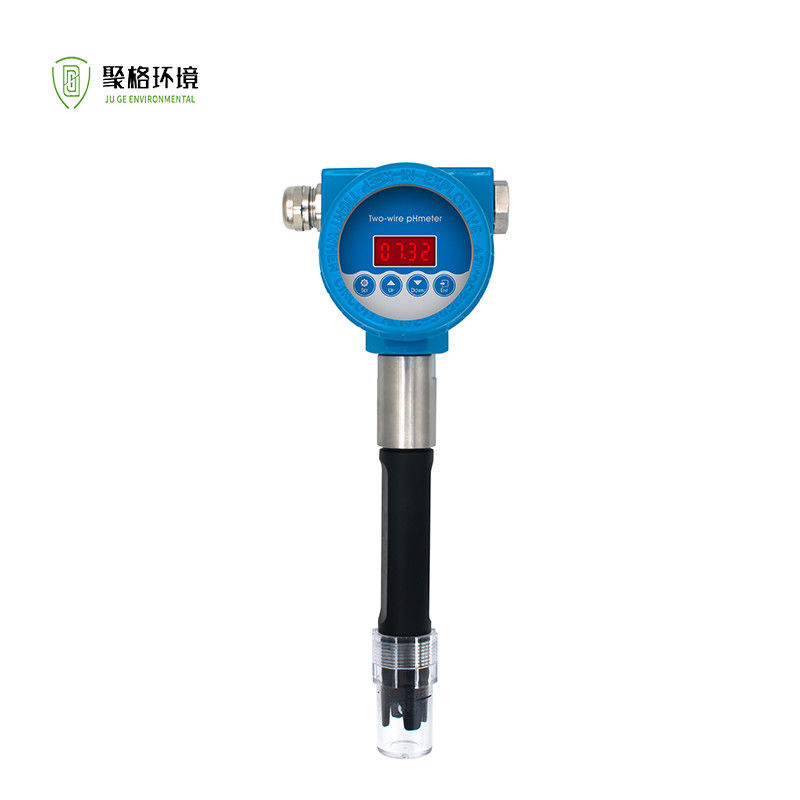

Misuratore di pH antideflagrante a due fili

‌(1) Campo di misura:‌

pH: da 0 a 14,00 pH

Temperatura: da -20 a 150,0°C

‌(2) Risoluzione:‌

pH: 0,01 pH

Temperatura: 0,1°C

‌(3) Errore di base:‌

pH: ±0,01 pH

Temperatura: ±0,3°C

‌(4) Stabilità:‌

pH: ≤0,02 pH / 24h

‌(5) Uscita del segnale:‌

Analogico: sistema a due fili 4-20mA (<500Ω)

Digitale: HART (opzionale)

‌(6) Alimentazione:‌

24 VDC, Consumo energetico: ≤0,3 W

‌(7) Metodo di montaggio:‌ Tipo integrale o montaggio a parete

‌(8) Grado di protezione:‌ IP66

‌(9) Peso del controller:‌ 0,6 kg

‌(10) Ambiente operativo dello strumento:‌

Temperatura ambiente: da -10 a 60°C

Umidità relativa: ≤90% RH

Nessuna forte interferenza del campo magnetico tranne il campo magnetico terrestre.

> > Principio

La teoria fondamentale della misurazione con elettrodo pH è l'equazione di Nernst. Il sensore utilizzato nell'analisi potenziometrica è chiamato cella galvanica. Una cella galvanica è un sistema che converte l'energia della reazione chimica in energia elettrica. La tensione di questa cella è indicata come forza elettromotrice (FEM). Questa FEM è costituita da due sem celle. Una sem cella è il sensore di misura, il cui potenziale è correlato all'attività di ioni specifici; l'altra è la sem cella di riferimento, spesso chiamata sensore di riferimento, che è tipicamente collegata alla soluzione di misura e allo strumento.

ORP (Potenziale di Ossidazione-Riduzione) è un indicatore critico della qualità dell'acqua. Sebbene non possa determinare in modo indipendente la qualità dell'acqua, riflette l'ambiente ecologico dei sistemi acquatici integrando altri parametri di qualità dell'acqua.

In acqua, ogni sostanza ha le sue proprietà redox uniche. In modo semplicistico, questo può essere inteso come: a livello microscopico, diverse sostanze possiedono diverse capacità di ossidoriduzione. Queste sostanze interagiscono per formare una caratteristica redox macroscopica complessiva. L'ORP riflette il comportamento redox collettivo di tutte le sostanze nella soluzione. Un ORP più alto indica una maggiore capacità ossidante, mentre un ORP più basso suggerisce una capacità ossidante più debole. Un potenziale positivo significa proprietà ossidanti, mentre un potenziale negativo indica proprietà riducenti.

> > Schema di installazione

Prima dell'uso, svitare il cappuccio protettivo dell'elettrodo e installarlo con la staffa di montaggio o gli accessori appropriati.

‌1. Installazione a parete laterale‌: Assicurarsi che l'angolo di inclinazione dell'interfaccia superi i 15 gradi.

‌2. Installazione a flangia superiore‌: Notare le dimensioni della flangia e la profondità di inserimento dell'elettrodo.

‌3. Installazione su tubo‌: Considerare il diametro del tubo, la velocità del flusso e la pressione.

‌4. Installazione a flusso continuo‌: Monitorare la velocità del flusso e la pressione.

‌5. Installazione a immersione‌: Regolare la lunghezza della staffa in base alle necessità.

> > Manutenzione e cura degli elettrodi

○ Prima dell'uso, svitare il cappuccio protettivo e immergere la lampadina dell'elettrodo e la giunzione liquida nel campione.

○ Se si formano cristalli di sale vicino alla punta dell'elettrodo o all'interno del cappuccio a causa dell'evaporazione dell'elettrolito, sciacquare con acqua. Ciò indica una normale funzione della membrana di dialisi.

○ Verificare la presenza di bolle d'aria nella lampadina di vetro scuotendo l'elettrodo verticalmente.

○ Mantenere la membrana di vetro idratata per una risposta rapida. Dopo la misurazione o la calibrazione: Sciacquare accuratamente l'elettrodo. Aggiungere la soluzione di conservazione (3 mol/L KCl) al cappuccio protettivo.

○ Assicurarsi che i collegamenti dei terminali rimangano asciutti. Pulire con alcol anidro se contaminati.

○ Evitare l'immersione prolungata in acqua distillata, soluzioni proteiche o il contatto con grasso siliconico.

○ Per elettrodi invecchiati con membrane torbide o depositi, immergere in HCl al 10%, quindi risciacquare.

○ Pulire e calibrare regolarmente l'elettrodo. Se la calibrazione non riesce dopo la manutenzione, sostituire l'elettrodo.

> > Durata

In condizioni normali con una corretta manutenzione, gli elettrodi durano oltre 12 mesi. Anche gli elettrodi inutilizzati hanno una durata di conservazione di 12–24 mesi (se conservati correttamente). L'esposizione ad acidi forti, basi, alte temperature o liquidi corrosivi riduce la durata. Gli elettrodi sono materiali di consumo e generalmente non sono coperti da garanzia.

> > Calibrazione dell'elettrodo

○ Utilizzare soluzioni tampone standard pH/ORP fresche di concentrazioni appropriate.

○ Rimuovere il cappuccio protettivo e sciacquare l'elettrodo con acqua distillata.

○ Impostare lo strumento in modalità calibrazione (fare riferimento al manuale dello strumento per i dettagli).

○ Dopo la calibrazione, misurare i campioni reali.
